PERMETER ULTRA — оптимальное решение для сохранения вашего спокойствия при значительных и частых температурных нагрузках
PERMETER ULTRA — дымоходная система из специальной стали с уникальными конструктивными решениями и технологией компенсации термических расширений, благодаря которым дымоход обеспечивает максимальную безопасность в условиях интенсивной температурной нагрузки.
Внутренняя труба производится из жаропрочной нержавеющей стали марки AISI 310S толщиной 1,0 мм.
Данный тип стали имеет в своем составе повышенное содержание легирующих элементов, таких как: никель, кремний и хром. Это позволяет дымоходной системе выдерживать высокие температурные нагрузки и иметь повышенные показатели коррозионной стойкости. Все это способствует увеличению срока службы дымохода.
Термостойкий экологически чистый минеральный материал на основе оксидов кремния, магния и кальция толщиной 25 или 50 мм с рабочей температурой 1100˚С. Он разработан совместно с производством SCHIEDEL и учитывает специфику работы отопительного оборудования.
Внешняя оболочка выполнена из оцинкованной стали толщиной 0,6 мм, которая окрашена в черный цвет специальным порошковым покрытием. Данный состав защищает трубу от воздействия атмосферных осадков и придает дымоходу уникальный темный оттенок и благородный вид.
Система Permeter Ultra подходит для всех видов топлива и рекомендуется к установке в домашних банях/саунах с высокой степенью эксплуатации, общественных и коммерческих банях, а также в спа-комплексах.
Элементы стандартной системы Permeter и Permeter ULTRA имеют одинаковый конструктив и соединяются между собой. Также подходят все аксессуары: хомуты, декоративные пластины и тд. Все пожаробезопасные разделки и расстояния для системы Permeter ULTRA аналогичны системе Permeter.

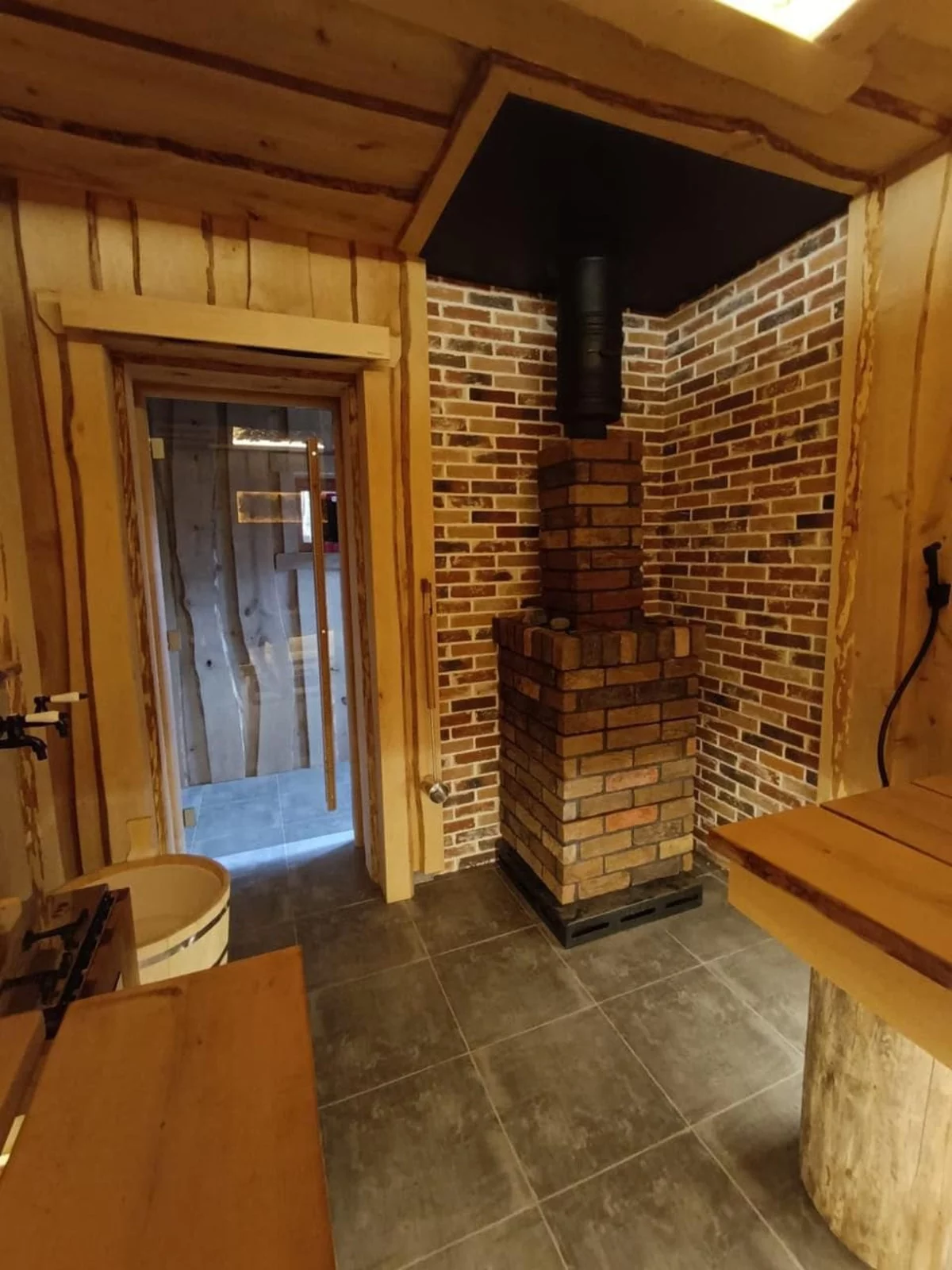

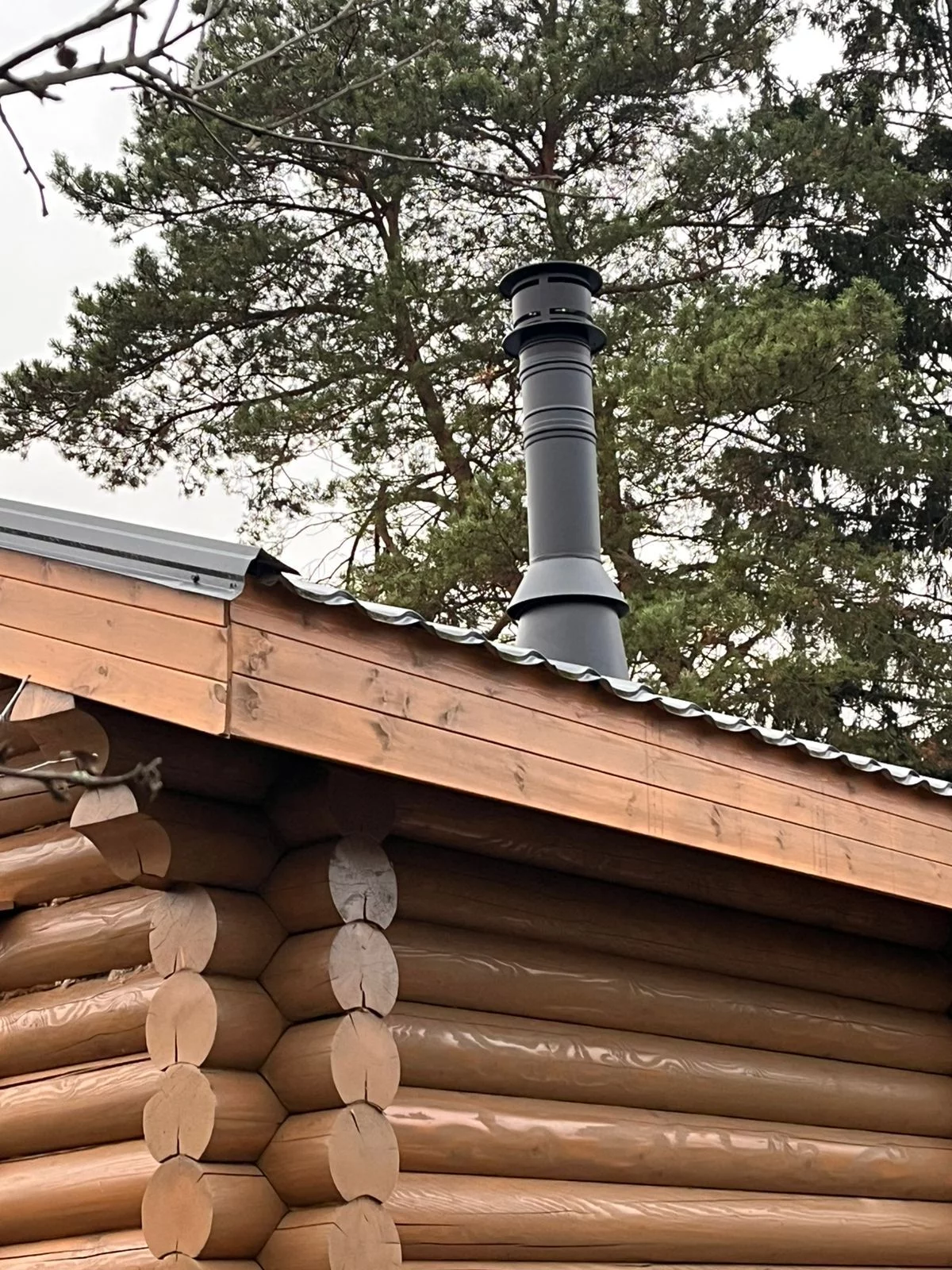

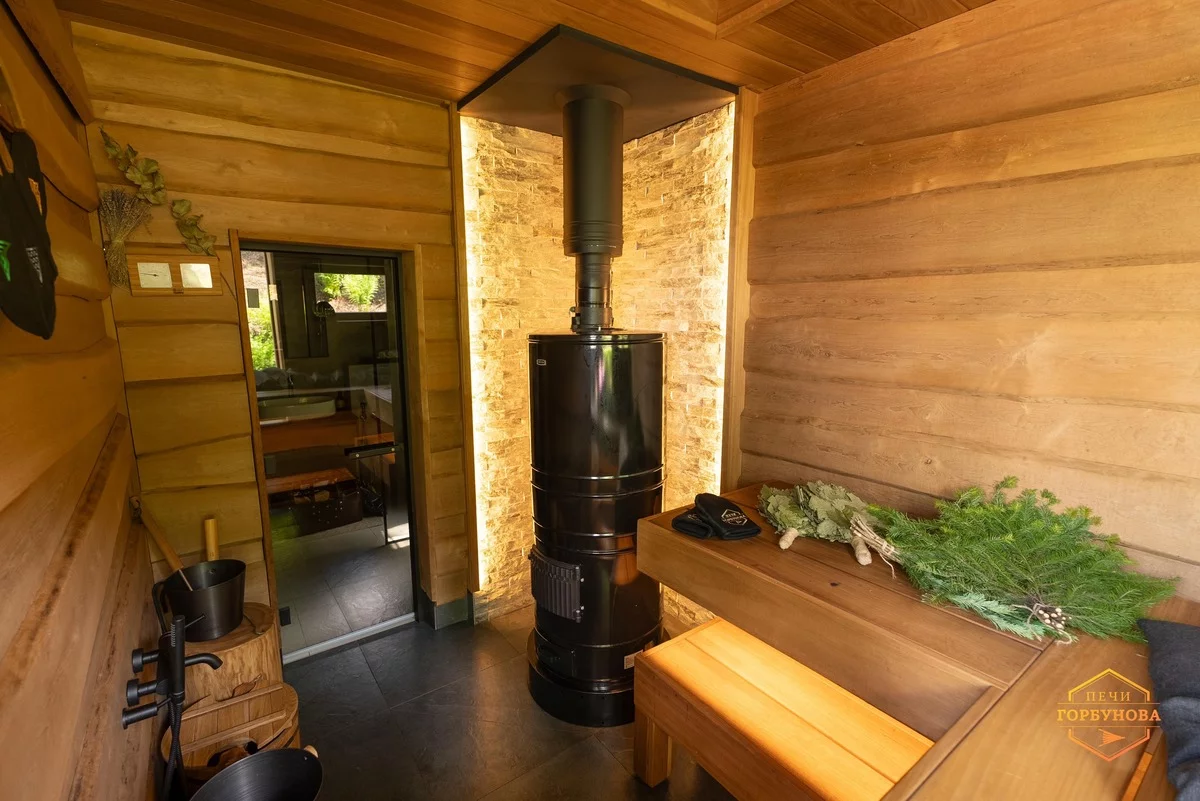

Проекты с дымоходной системой Permeter Ultra
PERMETER ULTRA — уникальное решение пожаробезопасности
Изоляция дымохода
В стальных дымоходных системах Schiedel используется экологически чистый материал на основе оксидов кремния (SiO2), магния (MgO) и кальция (CaO) толщиной 25 или 50 мм. Он соответствует всем нормам охраны окружающей среды и не имеет в составе связующих или клеевых компонентов, что обеспечивает стабильность объема изоляционного слоя при нагреве до 1100 ˚С. Материал сочетает в себе высокотемпературные, огнеупорные, изоляционные свойства и имеет низкую теплопроводность.
- Коэффициент усадки при температуре 1100˚С менее 1%, что означает отсутствие пустот в изоляции на весь срок эксплуатации дымохода.
- Рабочая температура изоляции до 1100 ˚С – она не боится возгорания сажи и сохранит свои изоляционные свойства даже при пожаре внутри дымохода.
- Плотность 96 кг/м3.
- Имеет лучшие показатели по тепловому сопротивлению в сравнении с любым аналогом базальтового утеплителя.
- Изоляция обволакивает единым слоем каждый элемент дымохода на всю его длину.
- Не относится к канцерогенным материалам.
Узлы соединения
Элементы стального дымохода PERMETER ULTRA соединяются с помощью раструбного соединения (труба в трубу) и фиксируются хомутом с защелкой. Хомут входит в комплектацию каждого сэндвич элемента и не требует отдельного заказа (рис. 1).
В стальных дымоходах PERMETER применяется технология компенсации термических расширений в раструбном соединении внутренней трубы (рис. 2):
- благодаря данной особенности температурный зазор в соединении до 18 мм. работает корректно: температурные деформации распределяются по всем соединениям и труба, благодаря этому, сохраняет свою геометрию при нагревании даже до критических температур (более 1000 град при возгорании сажи). Это означает, что даже при сложной геометрии дымохода, ствол не потеряет герметичности и спасет от пожара.
- за счет специальных перемычек изоляция дополнительно предохраняется от смещения в дымоходе. Это предотвращает возможные оголения участков труб, защищая от нагревания наружную поверхность дымохода, тем самым, предохраняя от пожара.
- это техническое решение также позволяет проектировать дымоходы любой конфигурации без сильфонных компенсаторов и других спец. элементов.
Специальная форма стыкового узла обеспечивает защиту от капиллярного проникновения конденсата в утеплитель (рис. 3).
Для использования с газовыми котлами с избыточным давлением до 200 Па и обильным конденсированием конденсационные котлы есть возможность установки дополнительных уплотнительных манжет (специальный желоб на конце внутри трубы)
Дополнительные преимущества
Мы рекомендуем приобрести следующие аксессуары, благодаря которым вы сможете увеличить срок службы вашего теплогенератора, дома и дымохода.
Конструкция ВЕНТИЛИРУЕМОГО ПРОХОДА через кровлю SCHIEDEL, включая уплотнительную манжету, позволяют правильно организовать герметичное примыкание кровли и дымоходной системы, предотвращая попадание осадков в кровельный пирог. Кроме этого, зазор между манжетой и вентилируемым проходом кровли обеспечивает проветривание, предотвращая перегрев и снижая риск возникновения пожара. Все элементы конструкции выполнены полностью из негорючих материалов.
Декоративная пластина — элемент, предназначенный для декорирования мест прохода дымоходом стен и перекрытий. По периметру декоративной пластины находится ребро жесткости, которое придает стабильность и исключает блики.
Шибер — элемент, предназначенный для перекрытия внутреннего сечения дымового канала и предотвращения теплопотерь помещения через дымоход.
Немецкий знак качества
Внешняя оболочка дымоходной системы Permeter покрывается специальной порошковой краской, произведенной по технологии SCHIEDEL, что гарантирует дополнительную защиту от коррозии и эстетическую привлекательность дымохода. Это гарантирует высокую стабильность цвета и обеспечивает совпадение по цвету всех элементов независимо от времени производства.
Российское производство стальных дымоходных систем Schiedel полностью соответствует всем требованиям Европейских норм EN 1856-1 и EN 1856-2, а также имеет сертификат международного концерна TÜV SÜD, который является одним из ведущих в мире по предоставлению независимых услуг по испытаниям и сертификации.
Основные составляющие стального производства Schiedel — это:
- Качество материалов.
- Строгое соблюдение технологических процессов и современное оборудование.
- Организация производства.
Соблюдение антикоррозионных мер на производстве не является обязательным для производства дымоходных систем в России. Однако, компания Schiedel придерживается единых стандартов для всех стран, и производство в России отвечает тем же нормам, что и в европейских странах, что подтверждено специалистами TÜV SÜD.
PERMETER ULTRA это уверенность в качестве и безопасности
На дымоходы Schiedel PERMETER ULTRA распространяется гарантия 15 лет:
Подробнее о гарантии на дымоход Schiedel PERMETER ULTRA из стали читайте в гарантийном талоне.
Обращаем ваше внимание, что регулярное обслуживание дымоходов является важнейшим фактором безопасности и способствует более долгому сроку службы всей дымоходной системы.
Технические характеристики
| Характеристика | Описание |
| Место установки | Вне помещений, внутри помещений |
| Виды топлива | Дрова, пеллеты, газ, дизель, уголь |
| Вид подключаемых приборов | Камин, Печь, Котел |
| Рабочая температура | ≤ 600 °C |
| Тип использования | Под разряжением (N1 ≤ 40 Па). Избыточное давление (P1 ≤ 200 Па) с уплотнительной манжетой – только для газа (силиконовая, витоновая) |
| Стандарты качества | Российское производство Schiedel соответствует всем требованиям EN 1856, что подтверждено сертификатом международного концерна TÜV SÜD (Германия). Это гарантирует соблюдение антикоррозионных мер и стандартов качества производста продукции Schiedel. |
| Соответствие требованиям EN 1856 | — Устойчив к возгоранию сажи (1000 °С). — Устойчив к тепловому удару. Благодаря сочетанию уникальной конструкции и материалов, система SCHIEDEL PERMETER обеспечивает целостность, газоплотность и теплоизоляционные свойства дымохода после многократных циклов нагрева и остывания. |
| Противопожарная безопасность | — Противопожарные разделки (рекомендации по устройству прохода стен, перекрытий и кровли с размерами до горючих материалов) разработаны в лаборатории SCHIEDEL Мюнхен, Германия. Соответствуют требованиями EN 1856. — Система компенсации термических расширений. Жесткая фиксация внутренней трубы в каждом элементе обеспечивает компенсацию температурных деформаций в пределах каждого элемента, а не по всему стволу. |
| Внутренняя оболочка | Марка стали AISI 310s, толщина 1.0 мм |
| Внешняя оболочка | Оцинкованная сталь толщиной 0,6 мм с порошковой покраской |
| Цвета внешней оболочки | – черный (RAL 9005) – серый (NCS 7500) – белый (RAL 9016) |
| Изоляция | Рулонная на основе оксидов кремния, магния и кальция толщиной 25 и 50 мм. Рабочая температура изоляции 1100 °C. Не содержит канцерогенных веществ. Производится по специальному заказу в соответствии со стандартами SCHIEDEL |
| Тип соединения | На хомутах, с защелкой. Раструбное, с антикапиллярной защитой изоляции. |
